WPI优势

针对每块PCB板:

欲知更多KIC产品和服务信息，欢迎访问KIC网站:www.kicthermal.com 或 www.kic.cn

可提供的服务

  • 技术支持
  • 安装设置
  • 应用支持
  • 硬件支持
  • 质保承诺

时刻掌握您的生产曲线和触锡时间！

WPI—波峰焊工艺检测

为波峰焊接工艺提供创新和自动化解决方案，并包含实现自动测试曲线，实时CPK计算，实时预热和波峰段分析，100%生产可追溯性。WPI甚至可自动计算和显示出每片PCB板的触锡时间和平行度。WPI可让您更了解您的波峰焊接工艺。

关键功能

隐藏式传感器可自动测量、记录和显示各种工艺的相关细节，其中包括:

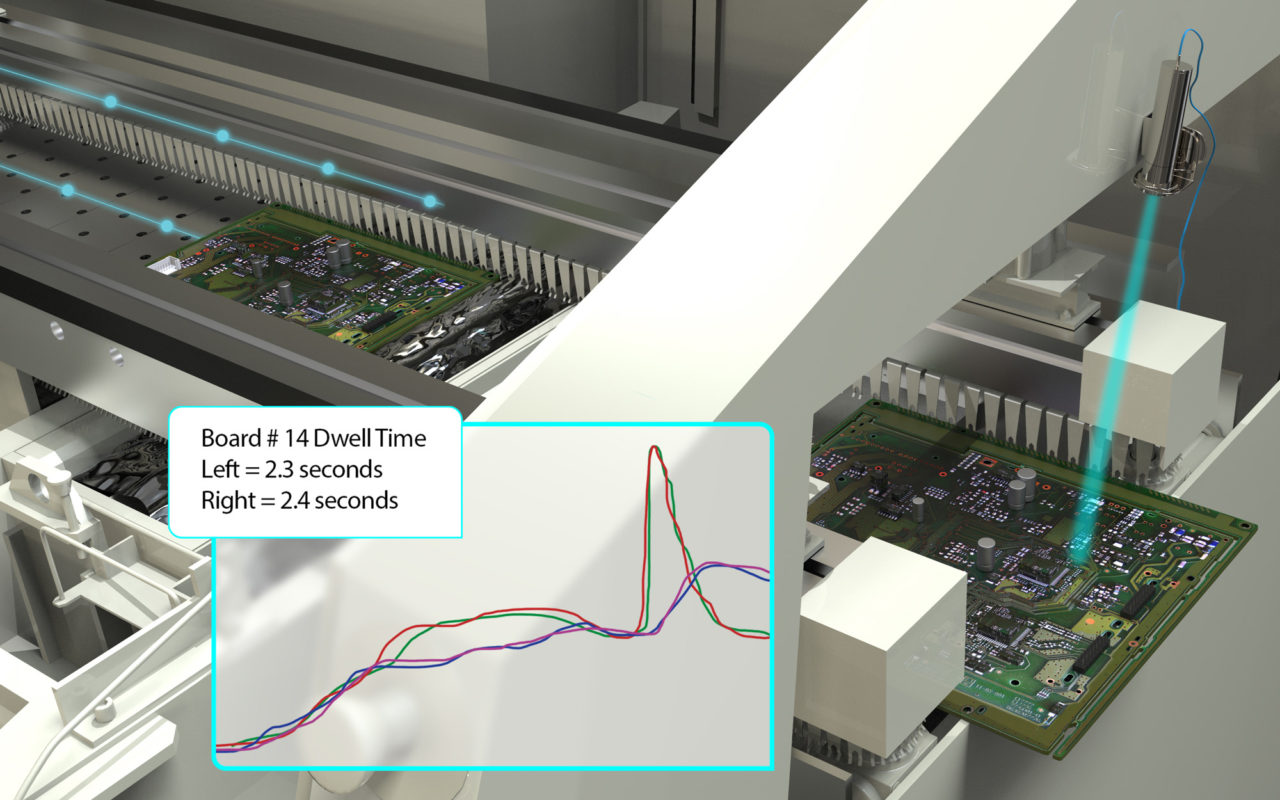

行业首次实现每片板的触锡时间和平行度

  • 自动计算并显示每片生产PCB板的触锡时间和平行度

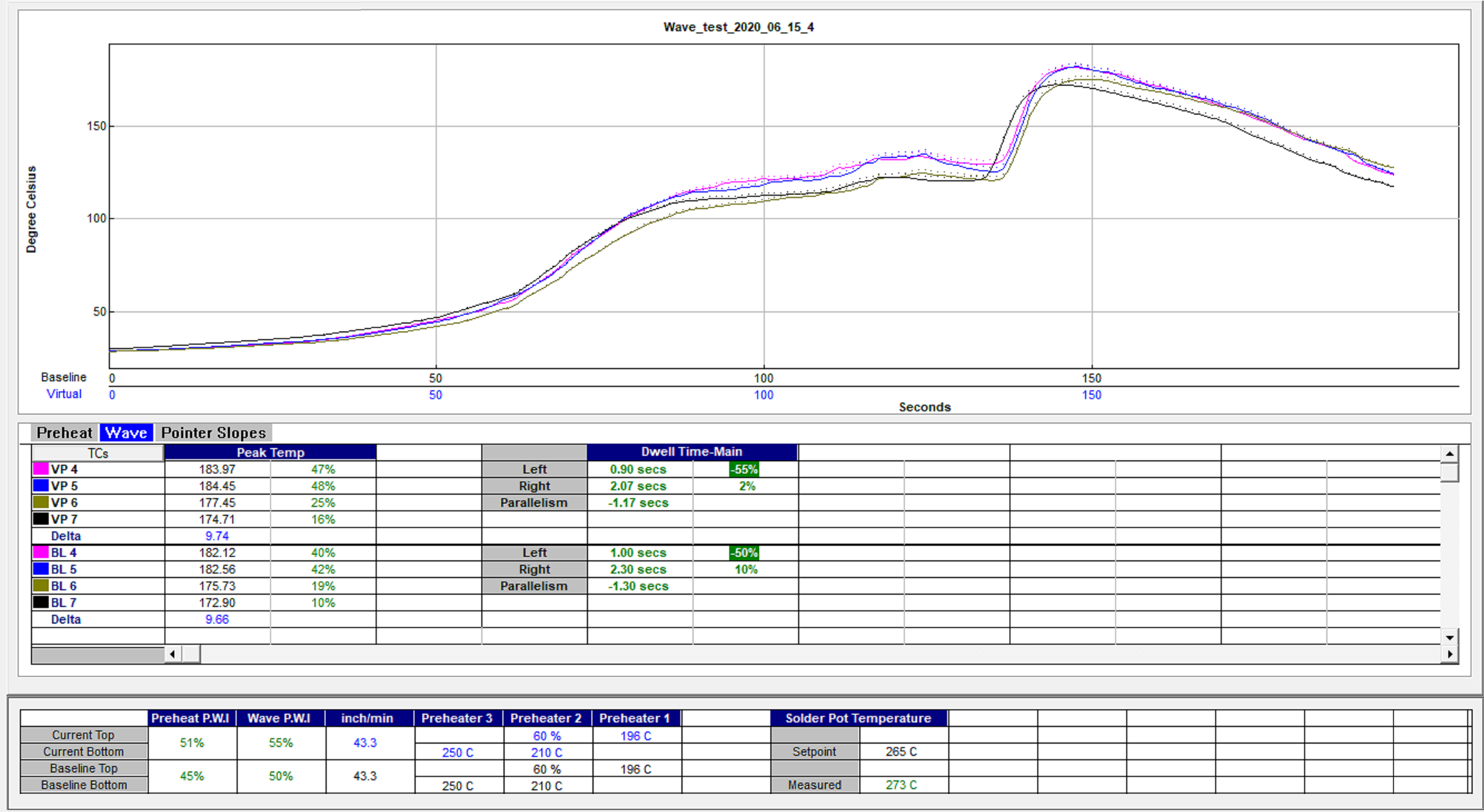

通过预热和波峰焊接自动测量PCB的温度曲线

  • 用户可选工艺窗口规格。可自动计算出各种关键工艺参数。

整个工艺控制和可追溯性

  • 进入机器前，确认所选产品炉温参数的正确性。扫描PCB板条码ID可自动绑定每块PCB板的温度曲线和触锡时间，实现产品的可追溯性。

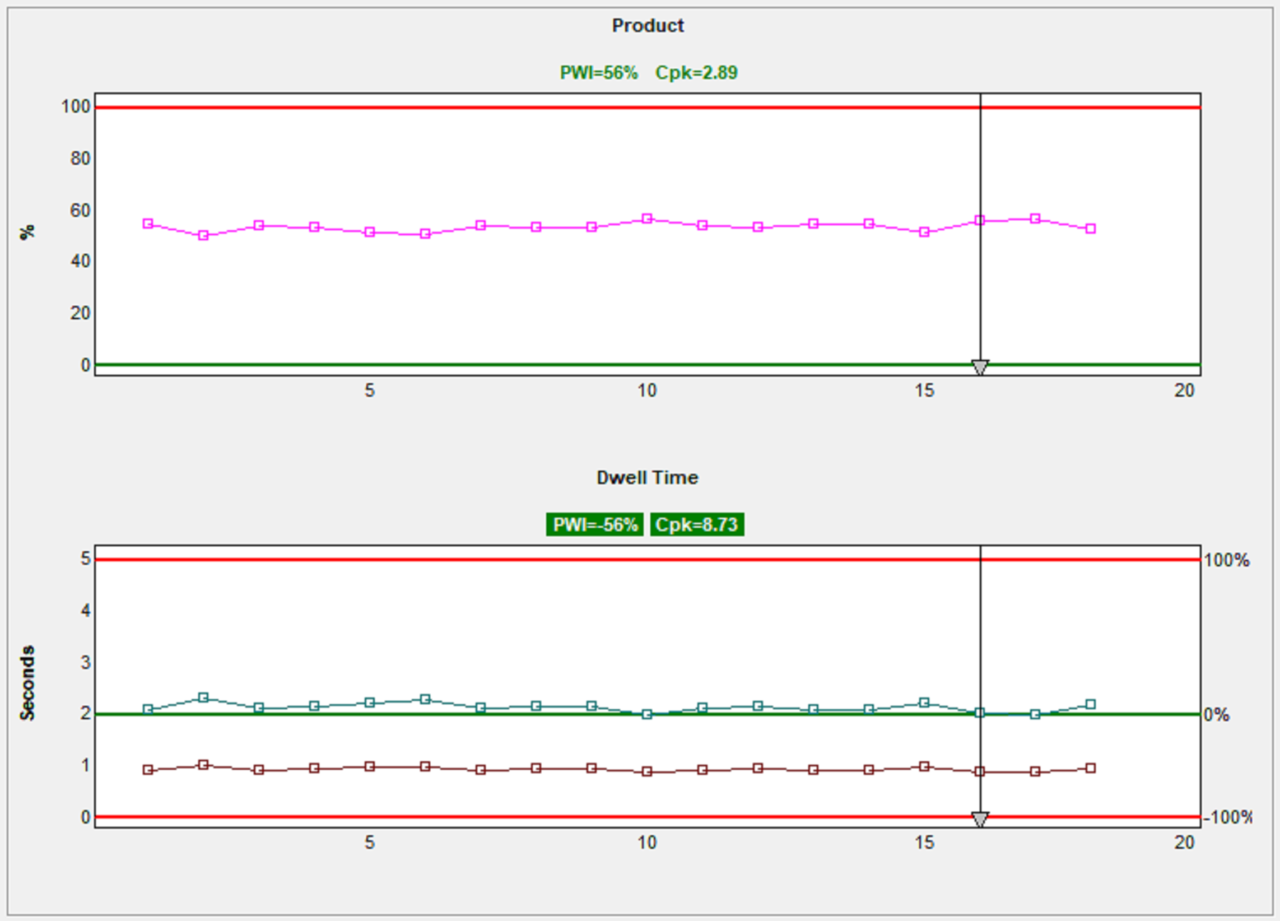

实时SPC/Cpk计算

  • SPC图标实时统计每片PCB板的工艺结果。并自动计算Cpk。当生产工艺出现偏移是自动触发警告和警报。

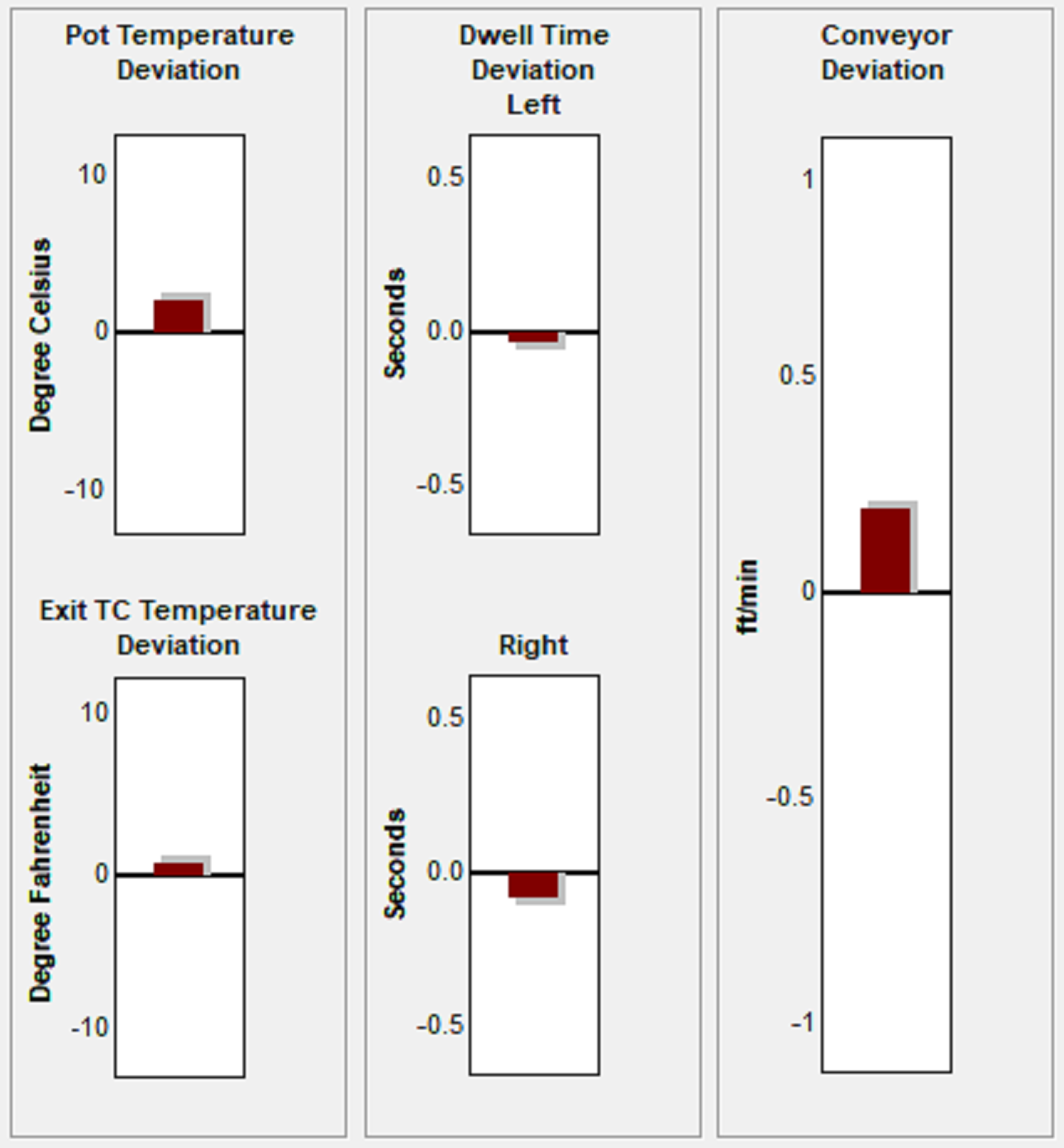

实时数据分析

  • 工艺出现偏差时可在故障排除中直观显示，可快速帮助您辨别出哪个工艺发生了变化。


WPI System

WPI标准配置:

  • 炉温最佳优化软件
  • 工艺窗口指数（PWI）
  • PCB板ID的条码扫描或MES输出端口
  • 可连接性—可连接工厂系统与MES软件
  • 接驳台入口的SMEMA控制接口
  • 工艺异常的声光/弹窗警示

精度 : ± 1.2°C
读数/秒: 13
热电偶: Type K
温度范围: -150°C to 450°C
尺寸:
数据采集模块 (LxWxH): 313.7mm x 158.0mm x 35.1mm
KIC探管: 长度和热电偶间距根据每台机器定制
通讯: 以太网，RJ-45连接器
计算机: PC
电源: 12V DC @ 200mA

WPI系统组件

两根热电偶探管（每根探管有15个热电偶）

1个高温传感器

1个数据采集模块

1个速度感应器

1个进板传感器

1个报警继电器

1个灯塔

1个配有软件加密狗的WPI软件

备注：WPI需要一台KIC测温仪配合使用。请与KIC联系获得您需要的测温仪。

计算机配置

系统最低配置要求

  • CPU:双核/1GHz PC处理器
  • 内存：4GB
  • 视频显示：1024 x 768分辨率/ 16位
  • USB(s)：2个有效端口（1个供下载数据，1个插软件加密狗）
  • 以太网或/USB接口：1个有效以太网端口或1个有效USB端口用于通过USB连接以太网适配器

备注：选配可能需要2个额外的可用USB端口
